Klicka här för att ladda ner senaste versionen (2025-1) av mallfiler.

OBS vissa linjetyper är uppbyggda med stöd av shapes (former) och för att dessa ska fungera krävs att SHX-filen läggs upp i för:

  • AutoCad: C:\Program Files\Autodesk\AutoCAD 2026\Fonts\
  • Bricscad: C:\Program Files\Bricsys\BricsCAD V24 en_US\Fonts\

Alternativt kan en egen mapp väljas genom kommondo:

  • AutoCad: OPTIONS i kommandoraden/Files/Support File Search Path
  • Bricscad: OPTIONS i kommandoraden/Program Options/Files/Support File Search Path

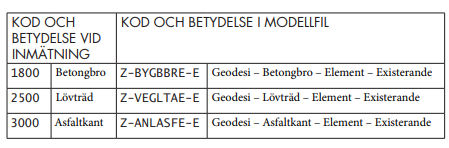

Cadlagren i mallfilen är baserade på SB Rekommendationer 11 CADlager (Svensk Byggtjänst)

För symboler och texter till symboler till höjdfixen finns ytterligare ett eller två lager (enligt SB11).

  • Z-ADMFIX--E. Huvudlager. Används för att tända och släcka både symbol och text.
  • Z-ADMFIXEBE. Används för att tända och släcka texten till symbolen
  • Z-ADMFIXT-E.  Används för att tända och släcka symbolen



Information om de filer som finns att ladda ner.

DWT-fil är en ritningsmall (Drawing Template).

  • Används som startfil när du skapar en ny ritning.

  • Innehåller lager, block, linjetyper och förinställda inställningar så att du slipper ställa in allt varje gång.

SHX-filer

  • Innehåll: Shape- och fontfiler.

  • Användning:

    • För textstilar (t.ex. gamla AutoCAD-typsnitt).

    • För vissa linjetyper (om linjen innehåller symboler).

  • Utan rätt SHX-fil ersätter AutoCAD texten med ett standardtypsnitt, eller visar fel på linjetyper.

LIN-filer

  • Innehåll: Definitioner av linjetyper.

  • Användning:

    • Styr hur linjer ritas (hel linje, streckad, punkt-streck, gas/EL-symboler osv.).

    • Vissa LIN-filer kan hänvisa till SHX-filer för specialsymboler i linjen (t.ex. ▭ för el, ∆ för gas).

CTB-filer

  • Innehåll: Plot style tables (färgbaserade).

  • Användning:

    • Styr hur ritningen skrivs ut/plottras.

    • Varje färg (1–255) kan kopplas till olika penninställningar: linjetjocklek, färg, screening, mm.

    • Används i "Color-dependent plot styles".

    • Alternativet är STB-filer (style-based plot styles) där du kopplar namngivna stilar i stället för färger.
